雷达标校设备的标校方式
- 2020-04-20-

       雷达做为当代军事中不可或缺的设备,人们对其检测的精密度标准愈来愈高,雷达出厂前和长时间应用后都理应对其精度测量实行校正,不但要保证数据信息精确,还需要保证雷达探测的覆盖面广。这就要求在开发过程中要提升其理论精密度,并且按时对其精密度实行校正,进而提升其性能,尤其是在组网雷达中,每一个雷达的标校精密度都不可忽视。

       世界各国对雷达标校设备领域历经数十年的研究,现阶段已经有许多方式进行标校,主要包含下列几类:第一,标校塔,这也是以往常常应用的标校方式之一,可是由于雷达标校设备塔数目并不多,且间距近等方面的制约要素干扰,其标校的精密度并不高。第二,选用有源反射器,虽然如今早已实现了不同波段且可调整頻率的集成化标校方式,可是在此期间由于各类杂波等干扰要素的作用,使其标校的精密度遭受制约。第三,水上卫星,这类方式多应用在舰载雷达上,虽然其可以动态实行,但由于卫星時间与间距方面的要素干扰过大,加上船姿态测量方面的偏差,使其标校的准确性也不够高。

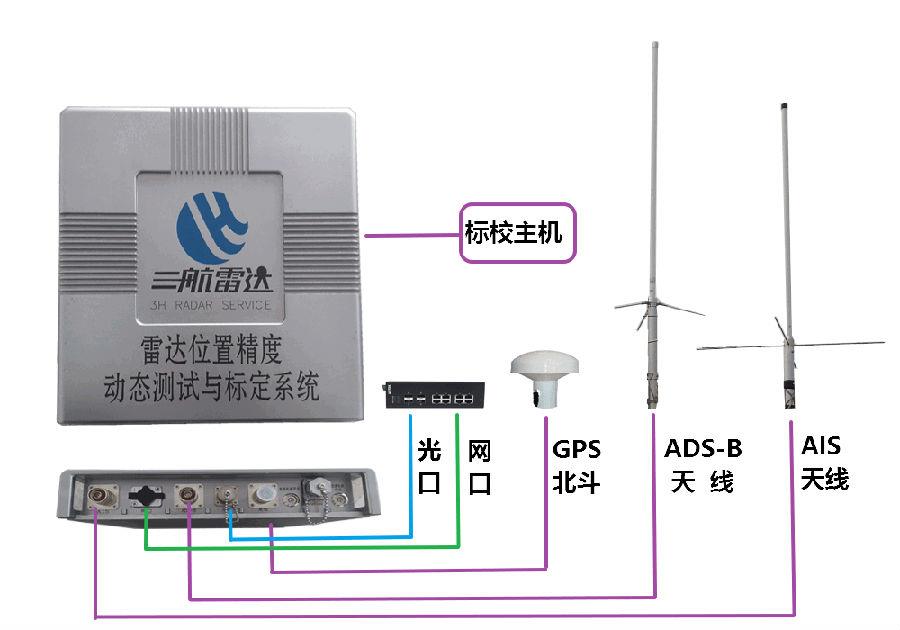

雷达标校设备

       传统式光学标校须要应用经纬仪和电子水平仪,须要标校的雷达一般和靶标之间间距比较大,应用经纬仪来对准靶标点难度系数比较高,还须要把二者的坐标位置实行计算。或是运用雷达附近早已明确的坐标数据信息,将CCD相机与激光经纬仪联合应用,以此来实现标定校正,应用CCD相机来动态监控雷达馈源点的坐标更改,实现精确的测量,但是此类方式须要超出2个明确的标准坐标点位置,这制约了标校的灵活度,并且在此过程中还需计算测量点的投影,整个计算过程比较繁杂。

       这种传统式标校方式的雷达标校设备标准具有独特的场所,又须要组织专业的工作人员,耗费大量人力、物力和時间,设备工程造价高且应用不方便,另外在系统测试中只可以提供测试体的载体的位置和间距等信息,而伴随着当代雷达技术的发展,单纯性的运用GPS、北斗等系统获得的結果还不够丰富,如今为了更切合实际应用,愈来愈多的雷达厂家和雷达使用者,開始应用紧耦合的组合导航产品(GNSS+IMU系统)做为测试系统的关键设备。因而寻找一类既省时省力,又能做到一定精密度标准的六个维度空间信息(x、y、z、α、β、γ,分别是3个方向的位置和3个径向的姿态角度)雷达标校方式显得至关重要。
